+ 2 Neue Funktionen, Directx und Image to OgreMesh Konverter

[PMV]

anständiger Konverter ins Ogre format

gibt es doch....

Gehts vielleicht noch kürzer und sinnloser?

MFG PMV

[Morty]

Mal zurück zum Thema.

Kann man dieses automatischen Drehen in Deinem 3D Konverter Tool irgendwie abschalten? Ein ordentliches Maus-Handling wäre nett.

Morty

[mpz]

Hi Morty,

derzeit geht das noch nicht. Ich habe aber vor die Oberfläche neu zu strukturieren und die unterschiedlichen Funktionen auf eigenen Reitern zu bringen. Die Drehfunktion zu deaktivieren und Maus Funktionen sind ein sinnvolle Erweiterung, sowie 3ds, b3d import und orgre mesh export. Es ist alles nur ein sache von ZZZZeeeeeiiiittt....

Gruß Michael

[Morty]

Hi Michael und alle anderen, die noch interessiert sind.

Da will ich Dir mal ein bissl unter die Arme greifen ;o)

Dein Tool funktioniert ja schon recht gut. Nur leider ergab sich für mich ein riesen Problem. Will man mehrere Meshs in einem Projekt haben, so wird die DataSection recht groß und unübersichtlich. Daher hab ich mich mal gestern hingesetzt und zwei kleine Funktionen geschrieben, die das alles etwas vereinfachen. Im großen und ganzen speichern die erste Funtkion die Daten nur in eine Datei. Und die zweite Funktion liest diese wieder aus und erstellt den Mesh.

Gerne kannst Du diese in Deine Programm integrieren.

1. ConvertMeshData2File()

Code: Alles auswählen

;#############################################################
;##                                                         ##
;## ConvertMeshData2File()                                  ##
;##                                                         ##
;## Author:     Morty                                       ##
;## Created:    24.03.2009                                  ##
;## OS:         Windows                                     ##
;## PureBasic:  4.30                                        ##
;##                                                         ##
;## Basiert auf den Daten, die von mpzs (Michael Paulwitz)  ##
;## DirectXtoMesh Konverter erzeugt werden.                 ##
;##                                                         ##
;## Schreibt diese Daten in eine beliebige Datei. Das       ##
;## vereinfacht das spätere Laden ;o)                       ##
;##                                                         ##
;## So geht's:                                              ##
;## 1. Die erzeugte Datasection am Ende dieses Programms    ##
;##    einfügen                                             ##
;## 2. Dieses Programm ausführen                            ##
;## 3. Meshfile speichern -> fertig                         ##
;#############################################################

#File_Output = 0
#DataInRow = 9

Procedure ConvertMeshData2File(MeshFile_Output.s="")
  ;Keine Angaben -> FileRequester
  If Trim(MeshFile_Output.s)=""
    MeshFile_Output.s=SaveFileRequester("Mesh speichern","","MeshFormat (*.pbmesh)|*.pbmesh",0)
  EndIf
  ;Immer noch nix?
  If Trim(MeshFile_Output.s)="":ProcedureReturn #False:EndIf
  ;Endung vorhanden?
  If Right(LCase(MeshFile_Output.s),7)<>".pbmesh"
    MeshFile_Output.s+".pbmesh"
  EndIf

  Restore NumericalData
  Read.l Vert
  Read.l Tria
  Read.l Max

  Restore StringSect
  Read.s Texturname.s
  ;Vertisen ermitteln
  ;Datei zum Schreiben öffnen
  If CreateFile(#File_Output,MeshFile_Output.s)
    ;Texturnamen
    WriteStringN(#File_Output,Texturname.s)
    ;Numerical Datas schreiben
    WriteLong(#File_Output,Vert)
    WriteLong(#File_Output,Tria)
    WriteLong(#File_Output,Max)
    ;Nun die Vertisen schreiben
    Restore Vertice
    For v=1 To Vert
      For c=1 To #DataInRow
        Read.f VertData.f
        WriteFloat(#File_Output,VertData.f)
      Next
    Next
    ;Triangles schreiben
    Restore Triangle
    For t=1 To Tria
      For c=1 To 3
        Read.w TriaData.w
        WriteWord(#File_Output,TriaData.w)
      Next
    Next
    CloseFile(#File_Output)
    ProcedureReturn #True
  Else
    MessageRequester("Fehler","Ausgabedatei konnte nicht erstellt werden.")
    ProcedureReturn #False
  EndIf ;if createfile()
EndProcedure

;-BEISPIEL
ConvertMeshData2File()

;-DATASECTION EINFÜGEN
DataSection
  ;Hier die Daten einfügen
EndDataSection
;<- ENDE DATASECTION

2. Load_MeshFile()

Code: Alles auswählen

;#############################################################
;##                                                         ##
;## Load_MeshFile()                                         ##
;##                                                         ##
;## Author:     Morty                                       ##
;## Created:    24.03.2009                                  ##
;## OS:         Windows                                     ##
;## PureBasic:  4.30                                        ##
;##                                                         ##
;## Basiert auf den Daten, die von mpzs (Michael Paulwitz)  ##
;## DirectXtoMesh Konverter erzeugt werden.                 ##
;##                                                         ##
;## Läd' die von ConvertMeshData2File() gespeicherten       ##
;## Daten und erstellt den Mesh                             ##
;##                                                         ##
;#############################################################

#File_Input = 1
#DataInRow = 9      ;9 Werte in einer Datenzeile

Structure __MyMeshFormat__
  MeshFile.s
  MeshID.l
  EntityID.l
  MaterialID.l
  TextureID.l
  Vert.l
  Tria.l
  Max.l
  TextureFile.s
EndStructure

Procedure Load_MeshFile(*LoadMesh.__MyMeshFormat__)

  If ReadFile(#File_Input,*LoadMesh\MeshFile)
    ;Textur
    *LoadMesh\TextureFile=ReadString(#File_Input)
    ;Daten
    *LoadMesh\Vert=ReadLong(#File_Input)
    *LoadMesh\Tria=ReadLong(#File_Input)
    *LoadMesh\Max=ReadLong(#File_Input)

    ;Speicher für die Vertisen
    *VertMem=AllocateMemory(*LoadMesh\Vert*#DataInRow*4)    ;Anzahl der Vertisen*9 pro Zeile*4 pro Float
    FloatOffset.l=0
    ;Verticen einlesen
    For v=1 To *LoadMesh\Vert
      For c=1 To #DataInRow
        VertData.f=ReadFloat(#File_Input)
        PokeF(*VertMem+FloatOffset.l,VertData.f)
        FloatOffset.l+4
      Next
    Next
    ;Speicher für die Triangles
    *TriaMem=AllocateMemory(*LoadMesh\Tria*3*2)     ;Anzahl der Triangles * 3 pro Zeile * 2 pro Word
    WordOffset.l=0
    For t=1 To *LoadMesh\Tria
      For c=1 To 3
        TriaData.w=ReadWord(#File_Input)
        PokeW(*TriaMem+WordOffset.l,TriaData.w)
        WordOffset.l+2
      Next
    Next
    CloseFile(#File_Input)

    ;Mesh erstellen
    *LoadMesh\MeshID=CreateMesh(#PB_Any, *LoadMesh\Vert)

    SetMeshData(*LoadMesh\MeshID, #PB_Mesh_Vertex | #PB_Mesh_Normal | #PB_Mesh_Color  | #PB_Mesh_UVCoordinate, *VertMem, *LoadMesh\Vert);3)
    SetMeshData(*LoadMesh\MeshID, #PB_Mesh_Face, *TriaMem, *LoadMesh\Tria); 1)

    Add3DArchive(".", #PB_3DArchive_FileSystem) ; Textur in Ordner / Add folder
    If FileSize(*LoadMesh\TextureFile) <> -1
      *LoadMesh\TextureID=LoadTexture(#PB_Any, *LoadMesh\TextureFile)
      *LoadMesh\MaterialID=CreateMaterial(#PB_Any,TextureID(*LoadMesh\TextureID))
      *LoadMesh\EntityID=CreateEntity(#PB_Any, MeshID(*LoadMesh\MeshID), MaterialID(*LoadMesh\MaterialID))
    Else
      *LoadMesh\EntityID=CreateEntity(#PB_Any, MeshID(*LoadMesh\MeshID),#PB_Material_None)
    EndIf
    ;Speicher frei machen
    FreeMemory(*VertMem)
    FreeMemory(*TriaMem)
  Else
    MessageRequester("Fehler","Datei konnte nicht geöffnet werden.")
  EndIf
EndProcedure

;-BEISPIEL
If InitEngine3D() And InitSprite() And InitKeyboard()
  OpenWindow(0,0,0,640,480,"3D Mesh TEST  - Key A and Y/Z bewegt/move Mesh",#PB_Window_SystemMenu|#PB_Window_ScreenCentered)
  OpenWindowedScreen(WindowID(0),0,0,640,480,0,0,0)


    TestMesh.__MyMeshFormat__
    TestMesh\MeshFile="TestMesh.pbmesh"
    Load_MeshFile(@TestMesh)

    CreateLight(0, RGB(255,255,255), 100.0, 0, 0)   ; White Light
    CreateCamera(0, 0, 0, 100, 100)
    z+(TestMesh\Max*2)
    CameraLocate(0,0,0,z)

    Repeat
      ExamineKeyboard()
      Select WindowEvent()
        Case #PB_Event_CloseWindow
          Quit = #True
      EndSelect

      If KeyboardPushed(#PB_Key_A) ; Key A = Zoom +
         z-1
         CameraLocate(0,0,0,z)
      EndIf

      If KeyboardPushed(#PB_Key_Z) ; Key Z = Zoom +
         z+1
         CameraLocate(0,0,0,z)
      EndIf

      If KeyboardPushed(#PB_Key_Y) ; Key Y = Zoom +
         z+1
         CameraLocate(0,0,0,z)
      EndIf

      ;RotateEntity(#Mesh, 1, 1, 1, #PB_Relative)

      ClearScreen(RGB(0,0,0))
      RenderWorld()
      FlipBuffers()

    Until KeyboardPushed(#PB_Key_Escape) Or Quit
Else
  MessageRequester("Error", "Cant init DirectX 3D Engine",0)
EndIf

End

Das Beispiel hier basiert auf Deinem Code, nur habe ich generell erstmal nur ein Licht drin.

Gerne will ich Dir auch bei Deinem Projekt weiter helfen, wenn Interesse besteht.

Ich hoffe, jemand kann es gebrauchen.

Gruß, Morty

[mpz]

Hi Morty,

eine Mitarbeit ist mir immer willkommen. Darauf komme ich sehr gerne zurück...

Dein Idee ist nicht schlecht, hier halte ich es aber für sinnvoller gleich ein "Mesh" export zu erstellen um damit dann das Mesh mit den "normalen" Befehlen enlesen zu können. Ist sicherlich für andere PBler super interessant und würde ich auch gerne in das Programm intergrieren. Falls Du dazu Lust hast kann ich Dir das Format der Struktur raussuchen und dir zukommen lassen. Ist sicherlich genauso einfach wie Dein geschriebenes Programm.

Gruß Michael

[Morty]

Hi.

Hi Morty,
Dein Idee ist nicht schlecht, hier halte ich es aber für sinnvoller gleich ein "Mesh" export zu erstellen um damit dann das Mesh mit den "normalen" Befehlen enlesen zu können. Ist sicherlich für andere PBler super interessant und würde ich auch gerne in das Programm intergrieren. Falls Du dazu Lust hast kann ich Dir das Format der Struktur raussuchen und dir zukommen lassen. Ist sicherlich genauso einfach wie Dein geschriebenes Programm.
Gruß Michael

Na dann mal her damit. Will es mir gerne mal angucken.

Mir ist schon bewusst, dass mein Code etwas "umständlich" ist. Aber wie schon erwähnt suchte ich eine Methode, um relativ sauber mehrere Meshs zu laden, die durch Deinen Konverter gingen. Und dies wollte ich den anderen nicht vorenthalten

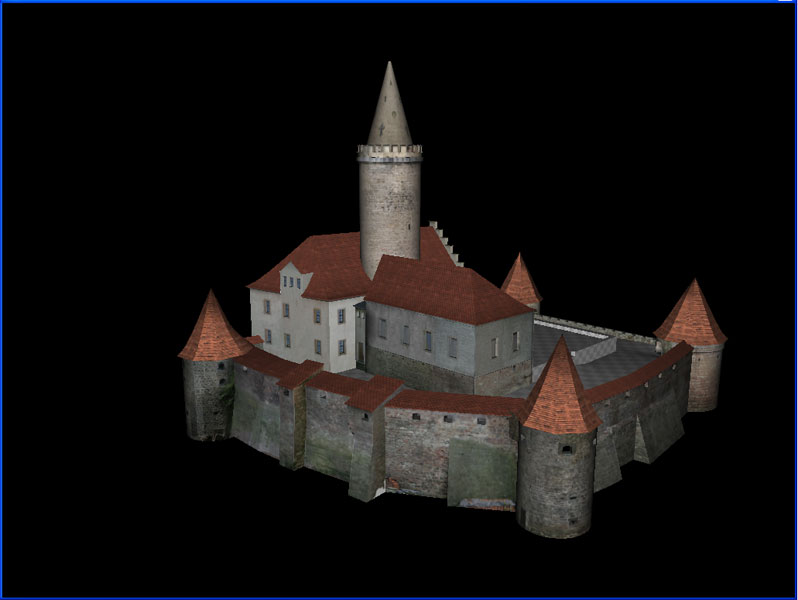

Hier noch fix ein Screenshot. Bei der Burg ist jedes Gebäude, Mauer und Dach ein eigenes Mesh. Also sehr viele Daten.


Wie gesagt, ich würde gerne an Deinem Projekt dran bleiben und mithelfen.

Gruß, Morty

[Morty]

Sorry, nochmal ich.

Irgendwo scheint bei Deinem Konverter ein Fehler zu liegen.
Und zwar ist eine (oder zwei) Achse gespiegelt.

Mein Kumpel, der mich mit den Grafiken versorgt hat mich eben drauf hingewiesen.

Hier mal zwei Screens.

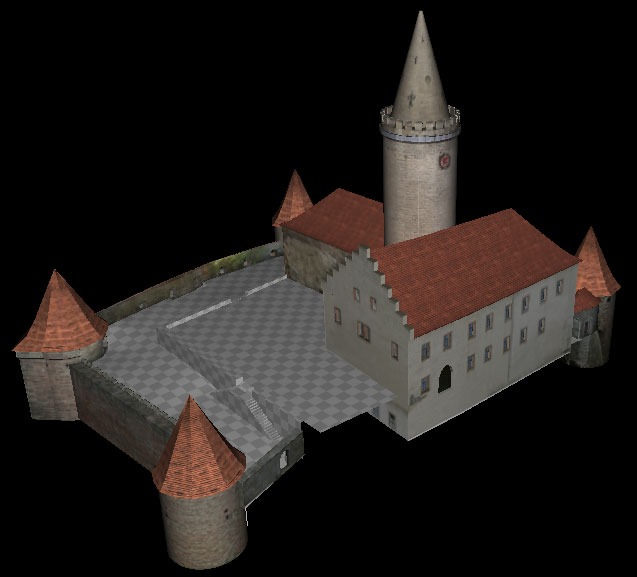

1. In Ogre

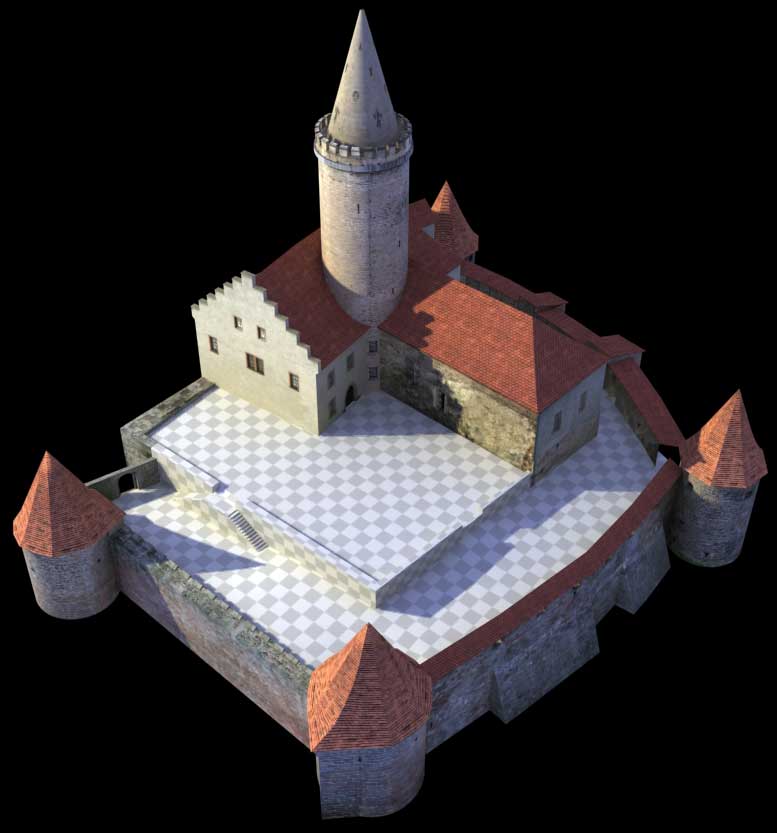

2. In 3D Studio


Wie Du siehst, ist da eine Achse gespiegelt. Woran könnte das liegen?

Gruß, Morty

[mpz]

Hi Morty,

da habe ich meine Mund leider zu voll genommen oder anders ausgedrückt ich bin mal wieder an Ogre gescheitert. Mir ist es nur gelungen das "Ogre Mesh XML" Format zu finden (http://ogre.cvs.sourceforge.net/viewvc/ ... eshxml.dtd). Das sinnvollere native Format gibt es scheinbar nirgendwo. Man soll also immer schön Mesh Xml erzeugen und darf dann mit dem OgreXmlConverter.exe das native Format erzeugen. Der Konverter benötigt "nur" 6 Mbyte an Daten, da bin ich doch immer wieder verblüfft. Deine Idee ist also gar nicht schlecht gewesen, klein aber Kompakt. Dieses Format kommt daher auch in meine Tool. Ich zeige Dir aber auch einen Würfel als "Ogre Mesh XML". Das Format ist relativ einfach, erst die Vertices mit den x,y,z,nx,ny,nz,u,v Koordinaten und dann die Triangles dazugefügt. Aus dieser Datei läßt sich dann das native Format konvertieren. Wenn Du Lust hast dich daran zu versuchen pakce ich es als Export rein...

Fehler oder Problem mit der Burg:
In welchem Format liegt denn Deine Burg als Original Datei vor, als Dirext X ? Wird die Burg richtig mit dem
http://rapidshare.de/files/45465355/MPs ... 3.exe.html Programm angezeigt? Wenn Du mir die Burg auf rapidshare o.ä. raufladen könntest, kann ich mir das mal ansehen und den Fehler beheben. Ich hatte es bisher nur mit einfachen Objekten versucht und das noch nicht bemerkt (Die Unterstützung von Ogre ist nur ein kleines Abfallprodukt meiner Engine)...


Gruß Michael

File cube.mesh.xml

Code: Alles auswählen

<mesh>
    <sharedgeometry vertexcount="24">
        <vertexbuffer positions="true" normals="true" colours_diffuse="false" colours_specular="false" texture_coords="1" texture_coord_dimensions_0="2">
            <vertex>
                <position x="-0.5" y="0.5" z="0.5" />
                <normal x="0" y="0" z="1" />
                <texcoord u="0" v="-1" />
            </vertex>
            <vertex>
                <position x="-0.5" y="-0.5" z="0.5" />
                <normal x="0" y="0" z="1" />
                <texcoord u="0" v="-0" />
            </vertex>
            <vertex>
                <position x="0.5" y="-0.5" z="0.5" />
                <normal x="0" y="0" z="1" />
                <texcoord u="1" v="-0" />
            </vertex>
            <vertex>
                <position x="0.5" y="0.5" z="0.5" />
                <normal x="0" y="0" z="1" />
                <texcoord u="1" v="-1" />
            </vertex>
            <vertex>
                <position x="0.5" y="0.5" z="-0.5" />
                <normal x="0" y="0" z="-1" />
                <texcoord u="0" v="-1" />
            </vertex>
            <vertex>
                <position x="0.5" y="-0.5" z="-0.5" />
                <normal x="0" y="0" z="-1" />
                <texcoord u="0" v="-0" />
            </vertex>
            <vertex>
                <position x="-0.5" y="-0.5" z="-0.5" />
                <normal x="0" y="0" z="-1" />
                <texcoord u="1" v="-0" />
            </vertex>
            <vertex>
                <position x="-0.5" y="0.5" z="-0.5" />
                <normal x="0" y="0" z="-1" />
                <texcoord u="1" v="-1" />
            </vertex>
            <vertex>
                <position x="-0.5" y="0.5" z="-0.5" />
                <normal x="-1" y="0" z="-0" />
                <texcoord u="0" v="-1" />
            </vertex>
            <vertex>
                <position x="-0.5" y="-0.5" z="-0.5" />
                <normal x="-1" y="0" z="-0" />
                <texcoord u="0" v="-0" />
            </vertex>
            <vertex>
                <position x="-0.5" y="-0.5" z="0.5" />
                <normal x="-1" y="0" z="-0" />
                <texcoord u="1" v="-0" />
            </vertex>
            <vertex>
                <position x="-0.5" y="0.5" z="0.5" />
                <normal x="-1" y="0" z="-0" />
                <texcoord u="1" v="-1" />
            </vertex>
            <vertex>
                <position x="0.5" y="-0.5" z="-0.5" />
                <normal x="1" y="0" z="-0" />
                <texcoord u="1" v="-0" />
            </vertex>
            <vertex>
                <position x="0.5" y="0.5" z="0.5" />
                <normal x="1" y="0" z="-0" />
                <texcoord u="0" v="-1" />
            </vertex>
            <vertex>
                <position x="0.5" y="-0.5" z="0.5" />
                <normal x="1" y="0" z="-0" />
                <texcoord u="0" v="-0" />
            </vertex>
            <vertex>
                <position x="0.5" y="0.5" z="-0.5" />
                <normal x="1" y="-0" z="-0" />
                <texcoord u="1" v="-1" />
            </vertex>
            <vertex>
                <position x="-0.5" y="0.5" z="-0.5" />
                <normal x="0" y="1" z="-0" />
                <texcoord u="0" v="-1" />
            </vertex>
            <vertex>
                <position x="-0.5" y="0.5" z="0.5" />
                <normal x="0" y="1" z="-0" />
                <texcoord u="0" v="-0" />
            </vertex>
            <vertex>
                <position x="0.5" y="0.5" z="0.5" />
                <normal x="0" y="1" z="-0" />
                <texcoord u="1" v="-0" />
            </vertex>
            <vertex>
                <position x="0.5" y="0.5" z="-0.5" />
                <normal x="0" y="1" z="0" />
                <texcoord u="1" v="-1" />
            </vertex>
            <vertex>
                <position x="0.5" y="-0.5" z="-0.5" />
                <normal x="0" y="-1" z="-0" />
                <texcoord u="0" v="-1" />
            </vertex>
            <vertex>
                <position x="0.5" y="-0.5" z="0.5" />
                <normal x="0" y="-1" z="-0" />
                <texcoord u="0" v="-0" />
            </vertex>
            <vertex>
                <position x="-0.5" y="-0.5" z="0.5" />
                <normal x="0" y="-1" z="-0" />
                <texcoord u="1" v="-0" />
            </vertex>
            <vertex>
                <position x="-0.5" y="-0.5" z="-0.5" />
                <normal x="0" y="-1" z="-0" />
                <texcoord u="1" v="-1" />
            </vertex>
        </vertexbuffer>
    </sharedgeometry>
    <submeshes>
        <submesh material="cube" usesharedvertices="true" use32bitindexes="false" operationtype="triangle_list">
            <faces count="12">
                <face v1="0" v2="1" v3="2" />
                <face v1="3" v2="0" v3="2" />
                <face v1="4" v2="5" v3="6" />
                <face v1="7" v2="4" v3="6" />
                <face v1="8" v2="9" v3="10" />
                <face v1="11" v2="8" v3="10" />
                <face v1="12" v2="13" v3="14" />
                <face v1="15" v2="13" v3="12" />
                <face v1="16" v2="17" v3="18" />
                <face v1="19" v2="16" v3="18" />
                <face v1="20" v2="21" v3="22" />
                <face v1="23" v2="20" v3="22" />
            </faces>
        </submesh>
    </submeshes>
</mesh>

[Morty]

Guten Morgen Michael.

Ich werde mich mal an dem Konverter für das "Ogre Mesh XML" Format versuchen. Sollte wirklich nicht so schwer sein. Ich denke, man könnte dann auch den OgreXMLConverter integrieren (sprich automatisch im Hintergrund ausführen), um die eigentlichen Modelle zu erstellen.

Zur Burg.
Ich hab hier was interessantes gefunden. Und zwar scheint es so, als nutze Ogre ein anderes Koordinatensystem. Schau mal hier: http://www.ogre3d.org/forums/viewtopic. ... 6f4e2718c6
Ich will die Burg jetzt mal fix in irrLich basteln und schau dann mal weiter.

Gruß, Lars

[mpz]

Morgen Marty,

ja das OgreXMLConverter Programm in Hintergrund zu starten ist da die einfachste Lösung...

Ich hatte bei meinem Konverter schon die u Koordiaten mit -1 multipliziert, da die Textur falsch draufklebte. Ich habe aber nicht daran gedacht das es sich hierbei um ein Koordinatenproblem handelt. Ich werde mir jetzt ein komplexes Mesh bastelen und dann damit experimentieren. Das ultlimative Testobjekt ist sicherlich Deine Burg...

Gruß Michael
